GDL立式多级离心泵
产品特点

1 、本型泵为立式、多级、节段式结构，结构紧凑、占地面积小；
2、 轴封为机械密封并可选用便拆式，泄漏少，运行稳定可靠，且维修方便快捷；
3 、泵体采用管道式结构，其进出口径相同且位于同一直线上，能象阀门一样安装在管道的任何位置，方便、快捷、稳固；
4 、为方便安装可选择上出口型，其进出口这间的方向可按用户的要求调整为0°、90°、180°、270°；
5 、如需减振、降低噪音，可采用加装联接板及隔振垫或隔振器的安装方式；
6 、独特的安装结构大大缩小了泵的占地面积，可节约基建投资40%以上。
分享到：
一、产品概述

    GDL型立式多级管道泵是根据ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

二、工作条件


a) 本型泵 可输送清水或物理化学性质类似于清水的液体；
b) 温度范围：-15℃~+120℃；
c) 工作压力：最大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d) 周围环境的温度应低于40℃，相对湿度不超过95%；
e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求

三、型号意义

例如：80GDL36-12X5
80-进出口直径（mm）.12-单级扬程（m）
5-级数.36-设计点名义流量（m3/h)

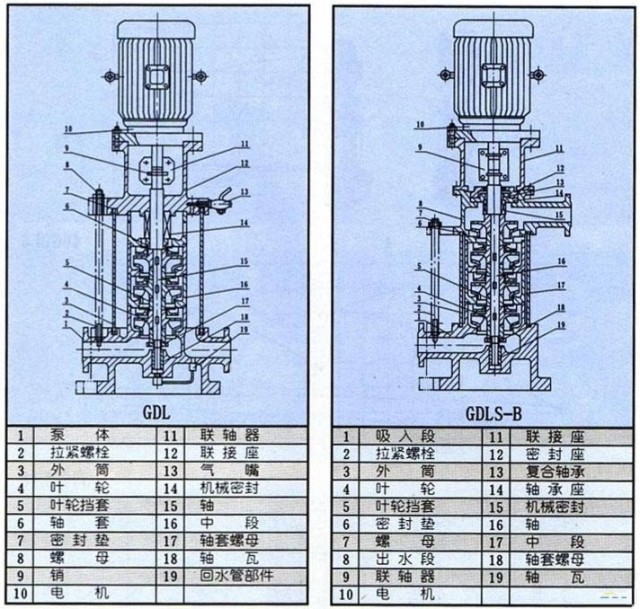

四、结构图：

五、参数图表
型号
流量
(m3/h)
扬程m
吸程m
电机功率KW
25GDL2-12*3
2
36
7.5
1.1
25GDL2-12*4
2
48
7.5
1.1
25GDL2-12*5
2
60
7.5
1.5
25GDL2-12*6
2
72
7.5
1.5
25GDL2-12*7
2
84
7.5
2.2
25GDL2-12*8
2
96
7.5
2.2
25GDL2-12*9
2
108
7.5
2.2
25GDL2-12*10
2
120
7.5
3
25GDL2-12*11
2
132
7.5
3
25GDL2-12*12
2
144
7.5
3
25GDL2-12*13
2
156
7.5
4
25GDL2-12*14
2
168
7.5
4
25GDL2-12*15
2
180
7.5
4
25GDL4-11*3
4
33
7.5
1.1
25GDL4-11*4
4
44
7.5
1.5
25GDL4-11*5
4
55
7.5
2.2
25GDL4-11*6
4
66
7.5
2.2
25GDL4-11*7
4
77
7.5
3
25GDL4-11*8
4
88
7.5
3
25GDL4-11*9
4
99
7.5
3
25GDL4-11*10
4
110
7.5
4
25GDL4-11*11
4
121
7.5
4
25GDL4-11*12
4
132
7.5
4
25GDL4-11*13
4
143
7.5
4
25GDL4-11*14
4
154
7.5
4
25GDL4-11*15
4
165
7.5
5.5
40GDL6-12*3
6
36
7.5
1.5
40GDL6-12*4
6
48
7.5
2.2
40GDL6-12*5
6
60
7.5
2.2
40GDL6-12*6
6
72
7.5
3
40GDL6-12*7
6
84
7.5
3
40GDL6-12*8
6
96
7.5
4
40GDL6-12*9
6
108
7.5
4
40GDL6-12*10
6
120
7.5
4
40GDL6-12*11
6
132
7.5
5.5
40GDL6-12*12
6
144
7.5
7.5
40GDL6-12*13
6
156
7.5
7.5
40GDL6-12*14
6
168
7.5
7.5
40GDL6-12*15
6
180
7.5
7.5
50GDL12-15*2
12
30
7.5
2.2
50GDL12-15*3
12
45
7
3
50GDL12-15*4
12
60
7
4
50GDL12-15*5
12
75
7
5.5
50GDL12-15*6
12
90
7
5.5
50GDL12-15*7
12
105
7
7.5
50GDL12-15*8
12
120
7
7.5
50GDL12-15*9
12
135
7
11
50GDL12-15*10
12
150
7
11
50GDL18-15*2
18
30
7
3
50GDL18-15*3
18
45
7
4
50GDL18-15*4
18
60
7
5.5
50GDL18-15*5
18
75
7
7.5
50GDL18-15*6
18
90
7
7.5
50GDL18-15*7
18
105
7
11
50GDL18-15*8
18
120
7
11
50GDL18-15*9
18
135
7
15
50GDL18-15*10
18
150
7
15
65GDL24-12*2
24
24
6
3
65GDL24-12*3
24
36
6
4
65GDL24-12*4
24
48
6
5.5
65GDL24-12*5
24
60
6
7.5
65GDL24-12*6
24
72
6
7.5
65GDL24-12*7
24
84
6
11
65GDL24-12*8
24
96
6
11
65GDL24-12*9
24
108
6
15
65GDL24-12*10
24
120
6
15
65GDL24-12*11
24
132
6
15
65GDL24-12*12
24
144
6
18.5
80GDL36-12*2
36
24
5.5
4
80GDL36-12*3
36
36
5.5
5.5
80GDL36-12*4
36
48
5.5
7.5
80GDL36-12*5
36
60
5.5
11
80GDL36-12*6
36
72
5.5
11
80GDL36-12*7
36
84
5.5
15
80GDL36-12*8
36
96
5.5
15
80GDL36-12*9
36
108
5.5
18.5
80GDL36-12*10
36
120
5.5
18.5
80GDL54-14*2
54
28
5
7.5
80GDL54-14*3
54
42
5
11
80GDL54-14*4
54
56
5
15
80GDL54-14*5
54
70
5
18.5
80GDL54-14*6
54
84
5
18.5
80GDL54-14*7
54
98
5
22
80GDL54-14*8
54
112
5
30
80GDL54-14*9
54
126
5
30
80GDL54-14*10
54
140
5
37
100GDL72-14*2
72
28
4.5
11
100GDL72-14*3
72
42
4.5
15
100GDL72-14*4
72
56
4.5
18.5
100GDL72-14*5
72
70
4.5
22
100GDL72-14*6
72
84
4.5
30
100GDL72-14*7
72
98
4.5
30
100GDL72-14*8
72
112
4.5
37
100GDL72-14*9
72
126
4.5
37
100GDL72-14*10
72
140
4.5
45
125GDL100-20*2
100
40
4.5
18.5
125GDL100-20*3
100
60
4.5
30
125GDL100-20*4
100
80
4.5
37
125GDL100-20*5
100
100
4.5
45
125GDL100-20*6
100
120
4.5
55
125GDL100-20*7
100
140
4.5
75
125GDL100-20*8
100
160
4.5
75
125GDL100-20*9
100
180
4.5
75
125GDL100-20*10
100
200
4.5
90
150GDL160-25*2
160
50
4.5
37
150GDL160-25*3
160
75
4.5
55
150GDL160-25*4
160
100
4.5
75
150GDL160-25*5
160
125
4.5
90
150GDL160-25*6
160
150
4.5
110
150GDL160-25*7
160
175
4.5
110
